超音波厚み測定器　シグノス 1Ex

本質安全防爆仕様

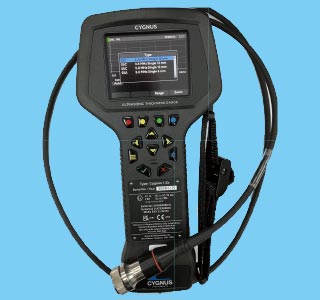

Cygnus 1 Ex（シグナス 1 Ex）超音波厚み測定器は頑丈な携帯用本質安全防爆測定器です。Zone 0（特別危険箇所）における危険ガス雰囲気でご使用できます。
大きなカラー（色）LCD表示部を備え、かなり腐食した金属を含む、各種材質に対応と表面塗膜を通した3つの測定モードを提供しています。使用は簡単設計、また優れたデータロギング及びマニュアル（手動）測定モードも提供しています。

＊表面コーティング（最大20mmまで）を通して測定可能

用途例

石油化学プラント、パイプライン及びその他危険な貯蔵タンク等々での用途

Cygnus 1 Ex 主な特長

本質安全防爆仕様、IEC/ATEX（国際・EU）、
UKEX 防爆検定取得:：Zone 0（特別危険箇所）、
NRTL（北米）防爆検定取得：Class 1, Div 1
3つの測定モード搭載：腐食レベル、各種材質及び塗膜を通しての測定に対応
マニュアル（手動）測定モードは多様なアプリケーションに最適な選択を提供
Live A スキャンはビジュアル化した測定を提供
Live B スキャンは迅速な断面状態を提供
4つのファンクションキーで簡単制御とダイナミック視覚化を提供
ディープコート機能を使用しますと厚いコーティング部を無視した測定が可能
ユーザーアクセスモードにより測定記録を保護
測定モードは保存可能、測定時に迅速な取り出しが可
測定フリーズ機能とRef/Min/Max（参照/最低/最大）厚さの設定可
堅牢構造と保護等級IP67 の容器採用
SC, TC, PLUS & PRO の型式と各種オプション提供

LARGE 3.5”

屋外でも
読み取り易い表示

CYGLINK

専用ソフトウエア

B-SCAN

自動スタート
一時停止/連続測定

LiVE A-SCAN

詳細分析のため

技術仕様

測定モード	2つのクリスタル・プローブ付き、Single Echo（シングル・エコー）モード 2つのクリスタル・プローブ付き、Echo-Echo（エコー・エコー）モードシングル・クリスタル・プローブ付き、Multple Echo（マルチ・エコー）モード
材質	音速、1000m/秒～9000m/秒（0.0390 in/μs ～ 0.3543 in/μs）
精度	±0.1mm（±0.004"）又は測定厚みの0.1%　どちらか大きい方
解像度	0.1mm, 0.05mm 又は 0.001mm（使用するプローブのタイプによる）
プローブのオプション	シングル・クリスタル・プローブ又はツイン（2つ）・クリスタル・プローブ
測定範囲（鋼鉄の場合）	0.8mm ～ 250mm（0.031 in ～ 10 in）、但し選択するプローブとコンフィギュレーションによる
コネクタ	シングル・デュアル同軸コネクタ
電力	2W
プローブソケット	シングル・デュアル同軸コネクタ
バッテーリー時間	6 ～ 8時間、連続測定時
表示部	3.5インチ、VGA、日光可読性（太陽光下でも読みやすい）
寸法	270mm（H）x 135mm（幅）x 80mm（奥行）
重さ	1kg（バッテリー含む）
使用周囲温度範囲	0℃ ～ 50℃（32℉ ～ 122℉）
保存温度範囲	-10℃ ～ +65℃（50℉ ～ 149℉）
データロギング	10,000測定及び Aスキャン（1回のレコード）
専用ソフトウェア	CygLink（シグリンク）ソフトウエアによる遠隔データロギングとAスキャンのグラフ表示； PDFファイルの報告書出力；データのグラフ分析と統計計算；ブルートゥース通信によるCygLink（シグリンク）ソフトウエア搭載のWindows コンピュータ（PC）にデータ送信
防爆認証	IEC/ATEX（国際・EU）防爆認証取得： II 1G Ex ia IICT4 Ga, Tamb= 0℃ ～ 50 ℃ 検定合格番号： ATEX: ExVeritas 21ATEX0860X IECEx: IECEx EXV 21.0035X UKEX: ExVeritas 21UKEX0861X	NRTL 防爆認証取得： I.S. CLASS I Zone 0 AEx ia IIC Ga T4 I.S. CLASS I Div. 1 Groups ABCD T4 （Tamb = 0℃ ～ +50℃ ） NRTL/MET US 検定合格番号： LISTING 番号： E115506
防爆認証	日本国内防爆検定検討中
保護等級IP	IP67, 汚染等級 3
準拠規格	BS EN 15317: 2000
保証期間	本体：3年間；プローブ：6か月
